Leghe resistenti alla corrosione petrochimiche UNS N06230/nichel di INCONEL® N06230 basato

Lega resistente alla corrosione (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 per petrochimico

PRODOTTO:

Lega resistente alla corrosione (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 per l'elaborazione del petrolio

FORMA DEL PRODOTTO:

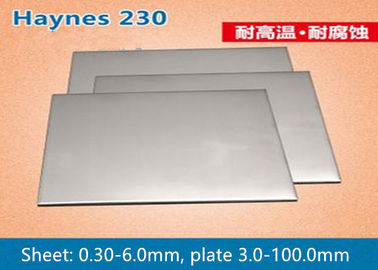

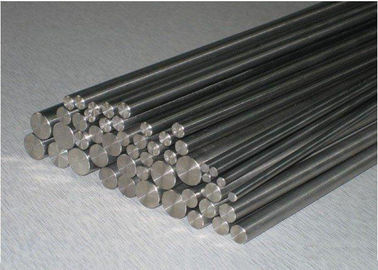

Pezzi fucinati, lamiera, lamierino, nastro, tubo e tubo, accessorio per tubi, barra, barretta, ecc.

MATERIALE:

UNS N06230

DESIGNAZIONE EQUIVALENTE:

Lega 230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230

PANORAMICA

UNS N06230 è una lega del nichel-cromo-tungsteno-molibdeno rinforzata carburo con una combinazione eccezionale di forza, di stabilità e di resistenza alla corrosione alle temperature elevate stesse. La lega N06230 offre specialmente la buona resistenza all'ossidazione alle temperature maggiori di 1800℉ (980℃). Inoltre offre la buona resistenza alla carburazione e al nitridation.

La lega è nichel-base. Il cromo comunica la resistenza a corrosione ad alta temperatura. L'ossidazione più ulteriormente è migliorata tramite un'micro-aggiunta della lantanide, lantanio. Il tungsteno ed il molibdeno insieme con il contenuto ad alto tenore di carbonio della lega sono in gran parte responsabili della forza della lega. La resistenza allo scorrimento della lega N06230 è ottimizzata tramite controllo del contenuto del boro.

La combinazione di resistenza al calore e di resistenza a strisciamento, alla rottura di sforzo ed alla corrosione rende la lega attraente per servizio alle temperature sopra 1800℉ (980℃).

APPLICAZIONE PRINCIPALE

Le applicazioni potenziali comprendono le attrezzature e le componenti per le turbine a gas a terra, l'elaborazione termica e petrochimica, il trattamento del calore e la raffinazione del metallo e del minerale metallifero.

La lega 230 combina le proprietà che la fanno adatta idealmente per un'ampia varietà di applicazioni componenti nello spazio aereo e nei settori produzione energia. È usata per le latte di combustione, le condotte di transizione, i supporti di fiamma, le guaine della termocoppia ed altre componenti importanti della turbina a gas.

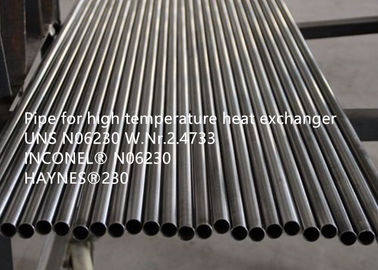

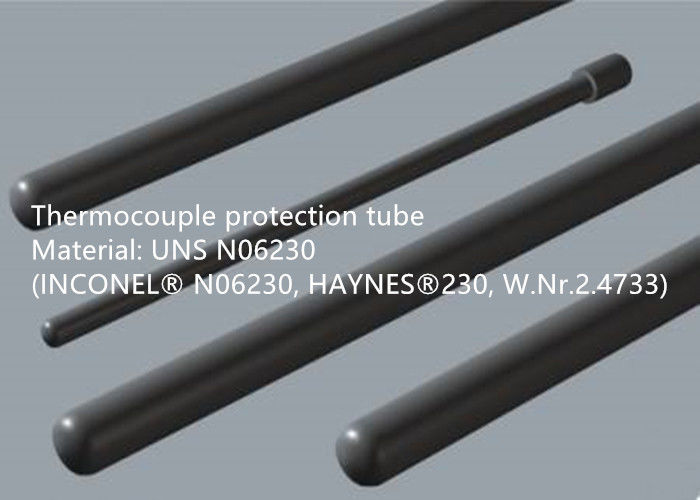

Nell'industria di trasformazione chimica, la lega 230 è utilizzata per i supporti di griglia del catalizzatore nei bruciatori dell'ammoniaca, nei tubi ad alta resistenza della protezione della termocoppia, negli scambiatori di calore ad alta temperatura, in condotte, in soffietti ad alta temperatura ed in vari internals chiave di processo.

Nell'industria di riscaldamento industriale, le domande di lega 230 comprendono le storte della fornace, le catene ed i dispositivi, gli schermi della fiamma del bruciatore, i internals del ricuperatore, gli ammortizzatori, internals della fornace della nitrurazione, calore-trattanti i canestri, le griglie, i vassoi, i tubi dello sparger, i tubi della protezione della termocoppia, i internals del ciclone e molto.

SPECIFICAZIONE STANDARD

ASTM B366/ASME SB366 per i montaggi della lega di nichel e del nichel

ASTM B435/ASME SB435 per la lamiera, il lamierino ed il nastro

ASTM B472/ASME SB472 per la billetta e la barra della lega di nichel per reforging

ASTM B564/ASME SB564 per i pezzi fucinati della lega di nichel

ASTM B572/ASME SB572 per la barretta

ASTM B619/ASME SB619 per il tubo saldato della lega del nichel-cobalto e del nichel

ASTM B622/ASME SB622 per il tubo senza cuciture ed il tubo della lega del nichel-cobalto e del nichel

ASTM B626/ASME SB626 per il tubo saldato della lega del nichel-cobalto e del nichel

ASTM B751/ASME SB751 per la metropolitana saldata della lega di nichel e del nichel

ASTM B775/ASME SB775 per il tubo saldato della lega di nichel e del nichel

ASTM B906/ASME SB906 per la lamiera, il lamierino ed il nastro

Lega di nichel di AMS 5878 di SAE, corrosione termoresistente, strato, striscia, piatto, 59Ni - 22Cr - 2Mo - 14W - 0.35AI - 0.03la, soluzione trattata termicamente

Lega di nichel di AMS 5891 di SAE, corrosione e termoresistente, barre, pezzi fucinati ed anelli 60ni - 22cr - 2.0mo - 14w - 0.35al - 0.03la ha temprato

COMPOSIZIONE CHIMICA (WT %):

Tabella 1

PROPRIETÀ FISICHE

Densità: 8,91 g/cm3

Punto di fusione: 1360-1410℃

PROPRIETÀ MECCANICHE

I prodotti della lega N06230 presentano le proprietà meccaniche eccellenti sopra una vasta gamma di temperature. La forza della lega alle temperature maggiori di 1800℉ (980℃) è di importanza particolare ai progettisti ed agli ingegneri. La resistenza della lega N06230 a corrosione ad alta temperatura insieme con ad alta resistenza migliora la sua utilità.

RESISTENZA ALLA TRAZIONE

I valori tipici per di tensione e carico di snervamento e l'allungamento sono confrontati ai requisiti specificati in tabella 2.

Proprietà di temperatura ambiente della tabella 2 piatto laminato a caldo/temprato

IMPATTO

Le proprietà di impatto (determinate alla temperatura ambiente) piatto laminato a caldo/temprato sono riferite nelle prove della tabella 3. sono state condotte con materiale da entrambi orientamenti di rotolamento. Le provette erano esemplari charpy di sotto-dimensione della tacca di V (10 millimetri x 5 millimetri).

Presenti 3 proprietà di impatto di temperatura ambiente piatto laminato a caldo/temprato

PROPRIETÀ DELLA ROTTURA E DI STRISCIAMENTO

I valori tipici affinchè lo sforzo rompano e per rompere la duttilità sono confrontati ai requisiti specificati in tabella 4.

Ksi 4 piatto laminato a caldo/temprato a 1700℉ e 9 rottura di sforzo delle tabelle

MICROSTRUTTURA

La lega N06230 ha una struttura completamente austenitica. In virtù del contenuto di carbonio della lega, la microstruttura contiene le quantità di particelle secondarie del carburo (principalmente M6C e M23C6), che contribuiscono significativamente alla forza della lega. Le particelle del carburo esibiscono una distribuzione intragranular; non sono posizionate preferenziale sulle frontiere di grano. Nella soluzione lo stato temprato, la granulometria è tipicamente figura 1 di no. 6. di ASTM è un fotomicrografo della microstruttura del piatto della lega N06230.

Calcoli 1 fotomicrografo della lega N06230

RESISTENZA DELLA CORROSIONE

La lega N06230 è destinata per offrire la resistenza a vari meccanismi di corrosione alle temperature elevate. Mentre la resistenza della lega alla carburazione e al nitridation è esemplare, la sua resistenza all'ossidazione alle temperature sopra 2000℉ (1093℃) è insuperata da qualunque altra lega convenzionale e ad alta resistenza. La risposta all'esposizione di varie leghe agli ambienti d'ossidazione a 1000, a 1100 e a 1200℃ (1832, 2012 e 2192℉) è indicata nella figure 2, 3 e 4. (ambienti come indicato. Tutti i campioni hanno ciclato alla temperatura ambiente una volta alla settimana.)

Figura 2 resistenza di ossidazione a 1000℃ (aria + vapore acqueo di 5%).

Figura 3 resistenza di ossidazione a 1100℃ (aria + vapore acqueo di 5%).

Figura 4 resistenza di ossidazione a 1200℃ ((aria del laboratorio).

VANTAGGIO COMPETITIVO:

(1) più di 50 anni di esperienza in ricerca e svilupparsi in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 laboratori di chiave dello stato e centri di calibratura.
(3) centinaia di tecnologie di brevetto.
(4) prestazione eccellente quando eseguono in olio-gas bene parecchi decine di migliaia di metri in profondità.

(5) abbiamo clienti terminali come il panettiere Hughes, Halliburton, SINOPEC, ecc.
