Leghe speciali di buona lavorabilità per UNS elettronico N08800/INCOLOY 800/W.Nr.1.4876

Corrosione e lega termoresistente UNS N08800, INCOLOY 800, W.Nr.1.4876 per l'inguainamento dell'elemento riscaldante elettrico

PRODOTTO

Corrosione e leghe termoresistenti UNS N08800, INCOLOY® 800, lega 800, W.Nr.1.4876, NS1101 del ^® di VDM per l'inguainamento degli elementi riscaldanti elettrici

PANORAMICA

La lega 800 è una lega austenitica del ferro-nichel-cromo caratterizzata vicino:

Buone corrosione e resistenza al calore del ★

Buone proprietà meccaniche del ★ al minimo ed alle temperature elevate fino a 1500℉ (816℃)

Buona resistenza del ★ agli stati di ossidazione, di riduzione e della nitrurazione

Buona lavorabilità del ★

Le serie 800, 800H e 800HT delle leghe sono il calore e le leghe resistenti alla corrosione con un contenuto relativamente basso del nichel, mantenente le ultime proprietà chimiche per resistenza al calore e la resistenza all'ossidazione, la carburazione ed altri tipi di corrosioni ad alta temperatura, ha messo lo standard industriale nelle applicazioni ad alta temperatura che richiedono le proprietà ottimali della rottura e di strisciamento.

La lega 800 è un materiale ampiamente usato per costruzione di attrezzatura che richiede la resistenza della corrosione, la resistenza al calore, la forza e la stabilità per il servizio fino a 1500℉ (816℃). La lega 800 offre la resistenza della corrosione generale a molti media acquosi e, in virtù del suo contenuto di nichel, resiste all'incrinamento di corrosione di sforzo. Alle temperature elevate offre la resistenza all'ossidazione, alla carburazione e al sulfidation con forza di strisciamento e della rottura. Per le applicazioni che richiedono la maggior resistenza alla rottura ed allo strisciamento di sforzo, particolarmente alle temperature sopra 1500℉ (816℃), le leghe 800H e 800HT sono usati.

Il cromo nella lega comunica sia acquoso che la resistenza al calore. Il ferro fornisce la resistenza all'ossidazione interna. Il contenuto del nichel mantiene una struttura duttile e austenitica. Quindi, la lega 800 prontamente è formata, saldata ed è lavorata.

DESIGNAZIONE EQUIVALENTE

INCOLOY® 800, lega di VDM® 800, AMS 5766, 5871, AWS 020, W.Nr.1.4876, X10NiCrAlTi32-20 (BACCANO), 25NC32-20 (Francia), Nicral C (Francia), NA15 (BS), NS1101 (GB/T), GH20 (GB/T)

FORMA DEL PRODOTTO

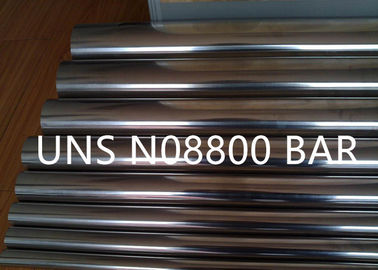

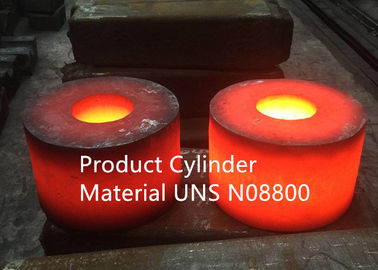

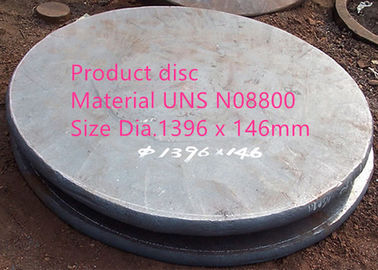

Pezzo fucinato, lamiera, lamierino, nastro, tubo e tubo, accessorio per tubi, barra, barretta, cavo, anello, fermo ecc.

APPLICAZIONE

La lega 800 è utilizzata in varie applicazioni che comprendono l'esposizione agli ambienti ed alle temperature elevate corrosivi.

È usata per il calore che tratta l'attrezzatura quali i canestri, i vassoi ed i dispositivi.

Nell'elaborazione chimica e petrochimica, la lega è utilizzata per gli scambiatori di calore ed altre reti di tubazioni in media dell'acido nitrico particolarmente dove la resistenza all'incrinamento di sforzo-corrosione del cloruro è richiesta.

In centrali atomiche, è usata per la tubatura del vapore-generatore. La lega è usata spesso in apparecchi per uso domestico per l'inguainamento degli elementi riscaldanti elettrici.

Nella produzione di cartapesta, i radiatori del digestore-liquore sono fatti spesso della lega 800.

In petrolio che elabora, la lega è usata per gli scambiatori di calore che ventilano fresco la corrente trattata.

I campi di applicazione tipici sono:

Guaine dell'elemento riscaldante

Fornaci fendentesi dell'anidride acetica

La lega 800 sarà utilizzata nello stato morbido temprato fino a 600℃ (1112℉).

La lega soluzione-temprata 800 H di versione sarà considerata per le temperature di applicazione sopra 600℃ (1112℉).

COMPOSIZIONE CHIMICA (WT %):

Fe	Ni	Co	Cr	Cu	Ti
≥39.55	30.0-35.0	≤2.0	19.0-23.0	≤0.75	0.15-0.60
C	Al	Mn	Si	P	S
≤0.10	0.15-0.60	≤1.5	≤1.0	≤0.030	≤0.015

PROPRIETÀ FISICHE

(1) densità: 8,00 g/cm3

(2) punto di fusione: 1350-1400℃

(3) calore specifico: (0-100℃) 460J/(chilogrammo·℃)

(4) proprietà magnetica: no

(5) permeabilità (21℃) e (15,9 kA/m): 1,014 (tempri), 1,009 (laminati a caldo)

(6) temperatura di curie: TC: - 115℃

PROPRIETÀ MECCANICHE

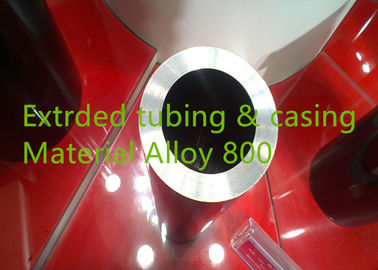

Proprietà di tensione della lega 800 come tubatura espelsa 5in (127mm) OD, parete di 0.50in (12.7mm). Esemplari completi della parete

Temperatura		Resistenza alla trazione		Carico di snervamento (0,2% contrappesi)		Allungamento	Area di riduzione
℉	℃	ksi	MPa	ksi	MPa	%	%
85	30	76	524	26,6	183	60	–
1200	650	52,5	362	18	124	47	59
1400	760	30,3	209	15,7	108	85	73
1500	815	23,6	163	17,3	119	98	79,5
1600	870	16	110	13,5	93	109,5	92,5
1700	925	11,8	81	9,2	63	111,5	93
1800	980	8,9	61	7,2	50	131,5	94

Proprietà di tensione del diametro a 1 pollici della barretta trafilata a freddo della lega 800 (25mm)

Temperatura		Resistenza alla trazione		Rendimento (0,2% contrappesi)		Allungamento	Area di riduzione
℉	℃	ksi	MPa	ksi	MPa	%	%
85	30	111,8	771	100	690	17	64
200	95	107,5	741	95	655	16	63,3
400	205	102,5	707	94,2	650	13	58,8
600	315	99,5	686	93	641	12	56,6
700	370	96,3	664	91,5	631	15	53,2
900	480	96,3	664	90	621	15	52,5
1000	540	93	641	86,3	595	16,5	54
1100	595	87,3	602	80,7	556	15	50
1200	650	78,5	541	66,8	461	19,5	44,5
1300	705	64,4	444	61,4	423	28	42,5

Forza d'impatto

La lega 800 ha alta forza d'impatto alla temperatura ambiente e rimane dura alle temperature criogeniche. I risultati delle prove del buco della serratura di Charpy eseguite a stanza ed alle basse temperature sul piatto temprato sono elencati in Tabella qui sotto.

Temperatura		Orientamento dell'esemplare	Forza d'impatto del buco della serratura di Charpy
℉	℃		ft•lbf	J
70	21	Longitudinale	89,8	122
		Trasversale	82,7	112
-110	-79	Longitudinale	89,8	122
		Trasversale	85	115
-320	-196	Longitudinale	78,3	106
		Trasversale	69,5	94
-423	-253	Longitudinale	73	99
		Trasversale	64,3	87

Nota: piatto spesso di 0.8in (20mm), 1800℉ temprato (980℃). Ogni valore è la media di tre prove.

Resistenza a fatica

La resistenza a fatica^adi temperatura ambiente della barretta della lega 800 in varie circostanze è indicata in tavola qui sotto.

Circostanza	Resistenza alla trazione		104 cicli		105 cicli		106 cicli		107 cicli		108 cicli
	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa
Laminato a caldo	92	634	57	393	54	372	53	365	52	359	51	352
HR+Annealb	82	565	47	324	43	296	38	262	35	241	31	214
CD	114	786	–	–	65	448	49	338	37	255	33	228
CD+Annealb	82	565	48	331	43	296	39	269	36	248	32	221

prove ^aRotating del fascio sugli esemplari lucidati.

il min ^bAnnealed di 1950℉ (1065℃) /10, ventila fresco.

RESISTENZA DELLA CORROSIONE

La lega 800, come molti acciai inossidabili austenitici, può essere sensibilizzata, o essere resa suscettibile dell'attacco intergranulare nei certi media aggressivi, tramite l'esposizione alla gamma di temperature di 1000-1400℉ (540-760℃). La prova di Huey determina la suscettibilità alla sensibilizzazione. La prova comprende l'esposizione di un esemplare a bollire l'acido nitrico di 65% per cinque periodi consecutivi di 48 ore. Una velocità di corrosione media per i cinque periodi di sostanzialmente più circa 24 penetrazioni di mil all'anno (0,61 millimetri per anno) indica che l'esemplare è sensibilizzato ad un certo grado.

Quando la lega 800 è esposta al calore da saldatura o da altre operazioni, essere si avrà cura per evitare la sensibilizzazione se il materiale deve essere marinato o sottoposto ad altri ambienti aggressivi. La sensibilizzazione non è un problema nella maggior parte delle applicazioni ad alta temperatura.

MICROSTRUTTURA

Granulometria di ASTM:

Lega 800: non specificato

Lega 800H: 5 o più grezzo

Lega 800HT: 5 o più grezzo

La lega 800 è un austenitico, lega della solido-soluzione. I carburi di titanio di titanio, del nitruro ed i carburi del cromo compaiono normalmente nella microstruttura della lega. I nitruri sono stabili a tutte le temperature sotto il punto di fusione e sono quindi inalterati tramite il trattamento termico.

Precipitato dei carburi del cromo nella lega alle temperature fra 1000-2000℉ (540-1095℃). Di conseguenza, la lega 800 è simile ad altre leghe austenitiche in quanto può essere resa suscettibile di corrosione intergranulare (sensibilizzata) in determinati ambienti aggressivi tramite l'esposizione alle temperature di 1000 a 1400℉ (540-760℃).

Una proprietà importante della lega 800 è la sua libertà relativa dall'incrinamento di sforzo-corrosione del cloruro. Gli studi estesi su incrinamento di sforzo-corrosione delle leghe austenitiche nelle soluzioni del cloruro hanno indicato che la tendenza a fendere le diminuzioni con l'aumento del contenuto nel nichel della lega. Per esempio, Inconel 600, con un contenuto del nichel di 76%, è considerato come immune all'incrinamento di sforzo-corrosione dello cloruro-ione. La lega 800 (Ni 32,5%) può essere fatta per fendersi nelle prove di laboratorio severe, ma in ha tale alta resistenza che è comunemente usata sostituire i materiali che sono venuto a mancare in servizio dall'incrinamento di sforzo-corrosione.

SPECIFICAZIONE STANDARD

La lega 800 è designata come UNS N08800 e Werkstoff numero 1,4876. È elencata nella NACE MR0175 per servizio del gas e del petrolio. La lega 800 è disponibile come tubo, tubo, strato, striscia, piatto, tondino, barra piana, forgiante le azione, l'esagono ed il cavo.

Rod, Antivari, cavo, pezzi fucinati

SB 408 di ASTM B 408 & di ASME (Rod & Antivari)

SB 564 (pezzi fucinati) di ASTM B 564 & di ASME

Caso 1325 (tutte le forme di codice di ASME del prodotto)

Caso 1949 (pezzi fucinati) di codice di ASME

AMS 5766 di SAE (Rod & Antivari)

Iso 9723 (Rod & Antivari)

Iso 9724 (cavo)

Iso 9725 (pezzi fucinati)

Le BS 3076NA15 (Rod & Antivari)

Le BS 3075NA15 (cavo)

VdTÜV 412 (tutti i prodotti)

Lamiera, lamierino e nastro

ASTM A240/ASME SA240 (lamiera, lamierino e nastro)

ASTM A480/ASME SA480 (lamiera, lamierino e nastro)

ASTM B409/ASME SB409 (lamiera, lamierino e nastro)

ASTM B906/ASME SB906 (lamiera, lamierino e nastro)

Caso 1325 (tutte le forme di codice di ASME del prodotto)

Caso 2339 (piatto) di codice di ASME

AMS 5871 di SAE (lamiera, lamierino e nastro)

Le BS 3072NA15 (lamiera & lamierino)

Le BS 3073NA15 (striscia)

VdTÜV 412 (tutti i prodotti)

Iso 6208 (lamiera, lamierino e nastro)

Tubo e tubi

ASTM B163/ASME SB163 (condensatore & tubi senza cuciture dello scambiatore di calore)

ASTM B407/ASME SB407 (tubo senza cuciture & tubi)

SB 829 di ASTM B829/ASME (tubo senza cuciture & tubi)

ASTM B514/ASME SB514 (tubo saldato)

ASTM B775/ASME SB775 (tubo saldato)

ASTM B515/ASME SB515 (tubi saldati)

ASTM B751/ASME SB751 (tubi saldati)

Caso 1325 (tutte le forme di codice di ASME del prodotto)

ASME N-20 (condensatore e tubi senza cuciture lavorati freddi dello scambiatore di calore per servizio nucleare)

Le BS 3074NA15 (tubo senza cuciture & tubi)

VdTÜV 412 (tutti i prodotti)

Iso 6207 (tubatura senza cuciture)

Altre forme del prodotto

ASTM B366/ASME SB366 (montaggi)

VANTAGGIO COMPETITIVO

(1) più di 50 anni di esperienza nella ricerca e si sviluppano in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 indicano i laboratori ed il centro chiave di calibratura.
(3) centinaia di tecnologie di brevetto.

TERMINE DI AFFARI

Quantità di ordine minimo	500 chilogrammi
Prezzo	Negoziabile
Dettagli d'imballaggio	L'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione
Segno	Secondo ordine
Termine di consegna	90-120 giorni
Termini di pagamento	T/T, L/C a vista, D/P
Abilità del rifornimento	100 tonnellate metriche/mese
