Dettagli:
|
| Materiale: | UNS N06985, una lega austenitica stabilizzata del nichel-cromo-ferro | ||
|---|---|---|---|
| Evidenziare: | leghe resistenti alla corrosione,leghe speciali ad alta resistenza,le leghe speciali dell'industria petrochimica convogliano |
||

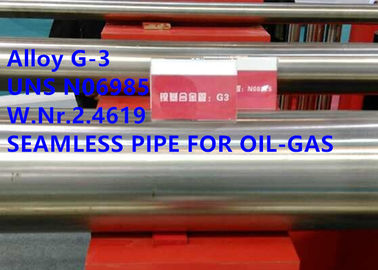

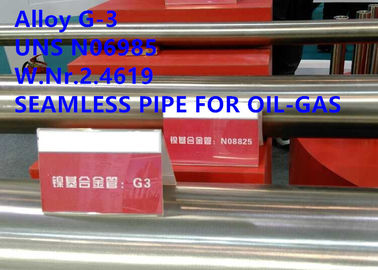

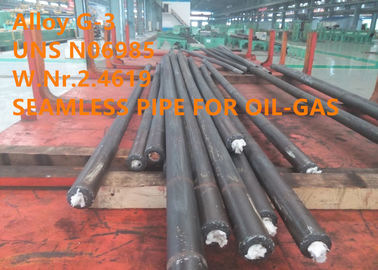

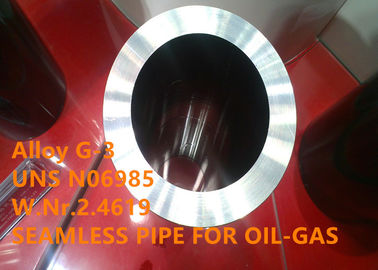

Lega resistente alla corrosione G-3, UNS N06985 del tubo senza cuciture della lega per olio-gas
1 PRODOTTO
Lega resistente alla corrosione G-3, UNS N06985 del tubo senza cuciture della lega per olio-gas trattando gli acidi fosforici solforici e ad ambientale e ad ad alta temperatura.
DESIGNAZIONE EQUIVALENTE 2
W. Nr. 2,4619, NiCr22Mo7Cu (BACCANO), NiCr22Fe20Mo7Cu2 (iso), Hastelloy® G-3, lega G-3, lega G-3, hMo di Inconel® del ® di VDM del ® 4823 di Nicrofer
PANORAMICA 3
La lega G-3 è una lega austenitica stabilizzata del nichel-cromo-ferro con le aggiunte di molibdeno e di rame. Alcuni degli elementi secondari sono controllati per rendere la resistenza aumentata per riscaldare la corrosione di colpire-zona (HAZ) e la saldabilità migliore. La lega G-3 ha resistenza della corrosione eccellente ai prodotti chimici ed alle atmosfere d'ossidazione. È inoltre resistente a ridurre i prodotti chimici a causa dei suoi contenuti del rame e del nichel. Il nichel inoltre fornisce alla lega la resistenza sforzo-corrosione-fendentesi eccezionale negli ambienti cloruro-contenenti. L'alto molibdeno fornisce la resistenza molto buona alla corrosione ed alla corrosione interstiziale. Gli aiuti a basso tenore di carbonio impedire sensibilizzazione, dante la resistenza della lega a corrosione intergranulare.
La lega G-3 è caratterizzata vicino:
■Resistenza molto buona a una vasta gamma di media corrosivi sia nell'ossidazione che negli ambienti riducente
■Resistenza eccellente a corrosione ad alveoli e della crepa ed all'incrinamento di corrosione di sforzo
APPLICAZIONE 4
La lega G-3 è particolarmente adatta a trattare gli acidi riducentesi come fosforico e solforico. È utilizzata nei sistemi della desolforazione di gas di combustione (impianti di lavaggio), particolarmente in quencher, in ammortizzatore e nelle aree di canalizzazione dello sbocco. Può essere utilizzata in altri sistemi di controllo di inquinamento atmosferico nel prodotto chimico e la polpa e le industrie della carta. È un buon candidato per gli evaporatori, scambiatori di calore, fodere di carro armato ed altre attrezzature in fabbriche di acido fosforico.
La lega G-3 trova l'ampia applicazione nell'industria chimica e petrochimica per le componenti che trattano gli acidi fosforici solforici ed alle temperature ambientali e più alte.
Le applicazioni tipiche sono:
■Navi ed attrezzature per la dissoluzione degli elementi combustibili nucleari residui
■Componenti per i sistemi di desolforazione di gas di combustione
■Attrezzature e componenti nel servizio di gas acido
■Attrezzatura per la fabbricazione di acido acetico
COMPOSIZIONE CHIMICA 5
| Fe | Ni | Cr | Cu | Mo | W | Co |
| 18.0-21.0 | Equilibrio | 21.0-23.5 | 1.5-2.5 | 6.0-8.0 | ≤1.50 | ≤5.0 |
| C | Mn | Si | P | S | N.B.: | Nb+Ta |
| ≤0.015 | ≤1.0 | ≤1.0 | ≤0.040 | ≤0.030 | 0.20-0.50 | ≤0.50 |
6 PROPRIETÀ FISICHE
Densità: 0,3 lb/in3 (8.3g/cm3)
Intervallo di fusione: 1260-1343°C (2300-2450°F)
7 PROPRIETÀ MECCANICHE
La lega G-3 visualizza le buone proprietà meccaniche.
Le seguenti proprietà sono applicabili unire in lega G-3 nella soluzione hanno trattato la circostanza ed hanno indicato gli intervalli di grandezza.
Proprietà meccaniche minime della tabella 3 alla temperatura ambiente.
| Forma | Dimensioni | Resistenza alla trazione | 0,2% carichi di snervamento | Carico di snervamento di 1% | Allungamento A5 | Durezza Brinell | ||||
| millimetro | pollici | N/mm2 | ksi | N/mm2 | ksi | N/mm2 | ksi | % | HB | |
| Strato, striscia | 0.5 - 20,0 | 0.02 - 2 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
| Piatto | > 20,0 - 65 | 2 3/4 - 2 1/4 | 590 | 85 | 210 | 30 | 230 | 33 | 35 | ≤ 240 |
| Metropolitana, tubo | > 20,6 - 65 | 0.025 - 2 3/16 | 620 | 90 | 240 | 35 | 260 | 38 | 35 | ≤ 240 |
| Rod, barra | ≤ 20 | ≤ 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
| > 20 - 90 | > 3/4 - 3 1/2 | 585 | 85 | 205 | 30 | 225 | 33 | 35 | ≤ 240 | |
RESISTENZA DELLA CORROSIONE 8
La lega G-3 è altamente resistente a corrosione in acidi ed alcali sia nell'ossidazione che negli ambienti riducente.
Esibisce la resistenza molto buona agli acidi inorganici ed organici misti, all'acido fluosilicico, all'acido fosforico nitrico, solforico e contaminato, all'acido fluoridrico ed ai gas di combustione sotto il punto di rugiada.
Il contenuto elevato del molibdeno assicura la resistenza eccellente a corrosione ad alveoli e della crepa.
La lega G-3 è virtualmente immune dal all'incrinamento di corrosione di sforzo indotto da cloruro.
ISTRUZIONE DI FUNZIONAMENTO 9
La lega G-3 è fabbricata prontamente dalle procedure industriali usuali. Caldo e lavorazione a freddo, tuttavia, richieda le macchine ad alta potenza, a causa dell'ad alta resistenza del materiale. Formandosi le operazioni sono realizzate dalle procedure standard per le leghe di nichel.
Riscaldamento
È molto importante che il pezzo in lavorazione è liberare e libero da tutto l'agente inquinante prima e durante il riscaldamento.
La lega G-3 può essere embrittled se riscaldato in presenza dei contaminanti quali zolfo, fosforo, piombo ed altri metalli basso fondere punti. Le fonti di contaminazione comprendono la marcatura e pitture e pastelli per indicare la temperatura, grasso e liquidi di lubrificazione e combustibili.
Formatura a caldo
La lega G-3 può essere forgiata nella gamma 1150 - 900°C (2100 - 1650°F). Il raffreddamento dovrebbe essere dall'acqua che estigue o il più rapidamente possibile.
Il trattamento della soluzione è richiesto dopo formatura a caldo per assicurare la resistenza della corrosione massima e le proprietà ottimali.
Lavorazione a freddo
La lavorazione a freddo dovrebbe essere effettuata su materiale soluzione-trattato. La lega G-3 ha un tasso molto più alto di incrudimento che l'acciaio inossidabile austenitico e l'attrezzatura di formazione devono adattarsi di conseguenza. Quando la lavorazione a freddo pesante è eseguita, la ricottura della inter fase può diventare necessaria. Dopo le riduzioni fredde di più di 15%, ricottura finale è richiesto prima dell'uso.
Fabbricabilità
La lega G-3 dovrebbe essere lavorata nella soluzione ha trattato la circostanza. L'alto tasso dell'incrudimento della lega dovrebbe essere considerato; cioè soltanto le velocità taglienti di superficie basse sono possibile rispetto agli acciai inossidabili austenitici standard bassolegati. Gli strumenti dovrebbero essere impegnati sempre. Le alimentazioni pesanti sono importanti nell'ottenere sotto la pelle workhardened.
TRATTAMENTO TERMICO 10
Ricottura
Il trattamento della soluzione dovrebbe essere effettuato nella gamma di temperature 1100 - 1150°C (2010 - 2100°F).
L'acqua che estigue dopo il riscaldamento è essenziale per resistenza della corrosione massima.
Durante il tutto il riscaldamento, le precauzioni hanno descritto più presto per quanto riguarda pulizia devono essere osservate.
Indurimento
La lega G-3 può essere indurita da lavorazione a freddo.
11 DIMENSIONE DELLA TUBATURA
OD: A 3-1/2 pollici (88.9mm), a 4 pollici (101.6mm), a 4-1/2 pollici (114.3mm)
PESO: 5.49mm - 16.00mm
Lunghezza: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)
12 DIMENSIONI DI RIVESTIMENTO
OD: A 4-1/2 pollici (114.3mm), a 5 pollici (127.0mm), a 5-1/2 pollici (139.7mm), a 6-5/8 pollici (168.28mm), a 7 pollici (177.8mm), a 7-5/8 pollici (193.68mm), a 7-3/4 pollici (196.85mm), a 8-5/8 pollici (219.08mm)
PESO: 5.21mm - 22.22mm
Lunghezza: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)
UNA TOLLERANZA DI 13 DIMENSIONI
Le seguenti tolleranze si applicano al diametro esterno, D, del tubo
| Etichetta 1 | Tolleranza sul diametro esterno, D |
| < 4-1=""> | ± 0,79 millimetro (± 0,031 dentro) |
| ≥ 4-1/2 | -0.5% D/+ 1.0% D |
Spessore della parete: tolleranza per il tubo – 12.5%
Dentro il diametro: dentro il diametro, la d, è governata dal diametro esterno e dalle tolleranze di massa.
PROCESSO CALDO DELL'ESTRUSIONE 14
Il → di ispezione del → di Antivari che sbuccia il → di pulizia di smussatura del → di ispezione del → del → noioso del → di taglio del → che preriscalda il → di riscaldamento di induzione del → che fa allo spiedo il → d'espulsione caldo di trattamento termico del → del → del riscaldamento di induzione del → che raddrizza il → ha visto che tagliando l'ispezione di marinatura del → del → & riparando il → del CR del → (CD) deoli il → di trattamento termico del → che raddrizza il → tagliano a →Packing di marinatura di NDT del → del → di lunghezza (ispezione della corrente parassita, UT, ispezione di pressione idraulica)
CARATTERISTICA 15 DEL TUBO SENZA SALDATURA ESPULSO
La produzione del tubo dell'estrusione è completamente differente dal rotolamento obliquo e dal rotolamento del rullo ed ha seguenti caratteristiche
(1) rispetto ad altri metodi di processo del tubo, il metodo dell'estrusione è caratteristica del metallo nel corso della formazione con la sollecitazione di compressione a tre corsie, che può essere usata per produrre l'acciaio e la lega bassi di plasticità, quali la lega di titanio del lega dello zirconio, la lega termoresistente Ni-Cr-Fe, ecc per l'applicazione di industria energetica atomica e l'industriale chimico speciale. E la buona qualità di superficie ha potuto essere ottenuta.
(2) il metodo dell'estrusione ha grande flessibilità e la mobilità dovuto il semplice muore, facile fabbricare e sostituire.
(3) la gamma della specificazione di tubo prodotta dall'espulsore è più vasta dell'altro processo.
(4) rispetto ad altri metodi di processo del tubo, l'estrusione può migliorare la qualità, le proprietà meccaniche del tubo sono più anche e la superficie interna ed esterna del tubo è migliore di quella del rotolamento.
PROCESSO CALDO DI PERFORAZIONE 16
Il → di ispezione del → di Antivari che sbuccia il → di taglio del → che si concentra l'ispezione di marinatura del → di taglio di conclusione del → del → di perforazione del → del riscaldamento del → e che ripara il → del CR del → (CD) deolia il → di trattamento termico del → che raddrizza il → ha tagliato all'imballaggio di marinatura del → del → UDT (ispezione di flusso turbolento, UT, ispezione del → di lunghezza di pressione idraulica)
VANTAGGIO COMPETITIVO 17
(1) più di 50 anni di esperienza in ricerca e svilupparsi in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 laboratori di chiave dello stato e centri di calibratura.
(3) tecnologie brevettate.
(4) prestazione eccellente quando eseguono in olio-gas bene parecchi decine di migliaia di metri in profondità.
(5) abbiamo clienti terminali come società nazionale la srl (CNOOC), ecc. del petrolio marino del panettiere Hughes, di Halliburton, della Cina.
SPECIFICAZIONE STANDARD 18
La lega G-3 è approvata come materiale di costruzione per i contenitori a pressione nell'ambito della parte VIII della caldaia e del codice di contenitore a pressione della società americana degli ingegneri meccanici.
La lega G-3 è indicata nella NACE MR0175 standard
Rod e barra: ASTM B581, ASME SB581, BACCANO 17752, ISO 9723
Lamiera, lamierino e nastro: ASTM B582, ASME SB-582, BACCANO 17750, ISO 6208
Tubo senza cuciture e tubo: ASTM B622, ASME SB622, ASTM B829, ASME SB829, BACCANO 17751, ISO 6207
Composizione chimica: BACCANO 17744, ISO 9722
Cavo: Iso 9724
Pezzo fucinato: Iso 9725
UN TERMINE DI 19 AFFARI
| Quantità di ordine minimo | 2 tonnellate metriche |
| Prezzo | negoziabile |
| Dettagli d'imballaggio | l'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione o pallet |
| Segno | Secondo ordine |
| Termine di consegna | 90-120 giorni |
| Termini di pagamento | T/T, L/C a vista, D/P |
| Abilità del rifornimento | 1000 tonnellate metriche/mese |
