Dettagli:
|
| Materiale: | UNS S31653, acciaio inossidabile 316LN-IG | ||
|---|---|---|---|
| Evidenziare: | superlega di rendimento elevato,leghe resistenti alla corrosione |
||

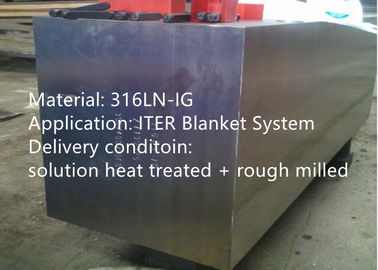

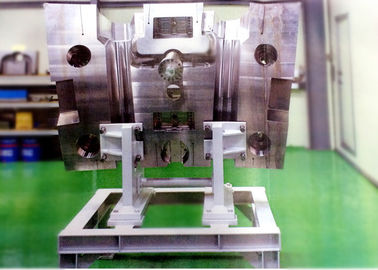

I pezzi fucinati e gli stampaggi dell'acciaio inossidabile 316LN-IG per l'ITER ricoprono il sistema
PRODOTTO

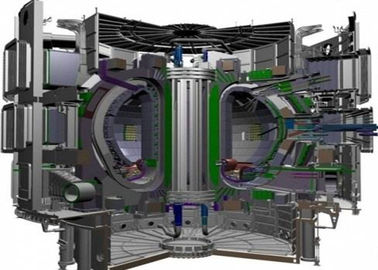

Pezzi fucinati e stampaggi dell'acciaio inossidabile 316LN-IG per il sistema generale del reattore sperimentale termonucleare internazionale (ITER)
DESIGNAZIONE EQUIVALENTE
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1,4432, X2CrNiMo17-12-2
SPECIFICAZIONE STANDARD
ITER_D_G2VF8B V1.1
Pezzi fucinati dell'acciaio dell'en 10222-1 per gli scopi di pressione, parte 1: I requisiti generali di aperto muoiono pezzi fucinati
Materiali metallici di iso 6892-1 dell'en, prova di trazione, parte 1: Metodo di prova alla temperatura ambiente
Materiali metallici di iso 6892-2 dell'en, prova di trazione, parte 2: Metodo di prova alla temperatura elevata
Prova non distruttiva dei pezzi fucinati d'acciaio, parte 4 dell'en 10228-4: Prova ultrasonica di austenitico
e pezzi fucinati austenitico-ferritici dell'acciaio inossidabile
Prova non distruttiva dei pezzi fucinati d'acciaio, parte 2 dell'en 10228-2: Prova penetrante
Prodotti metallici dell'en 10204: Tipo di documenti di ispezione
Determinazione micrografica degli acciai di iso 643 dell'en della granulometria apparente
Metodi di prova standard di ASTM E 45 per la determinazione del contenuto dell'inclusione di acciaio
Metodi di prova standard di ASTM A342 per permeabilità dei materiali debole magnetici
COMPOSIZIONE CHIMICA (WT %)
| C | Ni | Co | Cr | Mo | N.B.: | B | Tum |
| ≤0.03 | 12.0-12.5 | ≤0.05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| Cu | Ti | Mn | Si | P | S | N | |
| 0,30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | 0.060-0.080 |
PERMEABILITÀ CONTENTA E MAGNETICA DELLA FERRITE
Il contenuto della ferrite valutato facendo uso del diagramma di Schaeffler, modificato da Pryce e da Andrews (figura RMC 1341,2, parte 3, RCC-MR 2007) sarà meno di 0.5%.
La permeabilità magnetica relativa dei pezzi fucinati finiti sarà misurata alla temperatura ambiente dopo ricottura della soluzione. Il valore misurato sarà più basso di o uguale a 1,03 per i campi più di 80000A/m (1000Oe) secondo il metodo di prova 2 o misurato con un indicatore basso di permeabilità del μ secondo il metodo 3 di ASTM A342.
Un esemplare per lotto sarà preso da una posizione vicino alle provette meccaniche.
Le misure effettuate con altri metodi fisici (per esempio permascope, magnetoscope, ecc.) possono essere accettate hanno fornito informazioni è fornita circa il tipo ed il modello depositato di apparato proposti e le informazioni sulla calibratura. Per questi metodi 1 prova sarà richiesta per pezzo fucinato.
STRUTTURA
Un esame micrografico, con le fotografie, sarà parallelo eseguito alla direzione principale dell'estensione. La struttura deve essere omogenea.
(1) granulometria
Il numero di granulometria determinato conformemente agli iso 643 sarà uguale o più maggior di 3. dell'en. La determinazione è realizzata sui campioni prelevati dalla vicinanza immediata delle provette meccaniche.
(2) inclusioni non metalliche
L'importo e la definizione soddisfaranno le richieste del manuale di vuoto dell'ITER; le definizioni incontreranno il ASTM standard E45-10: Microinclusions (inclusioni indigene rilevabili con i metodi di prova microscopici): il metodo D è applicabile di ASTM E45-10. Il numero livellato della severità sarà al massimo 1 per i tipi A, B e C ed al massimo 1,5 delle inclusioni per il D.
STATO DI CONSEGNA
Nello stato trattato termicamente della soluzione e lavorato al profilo come-consegnato.
PROPRIETÀ DI TENSIONE
| Verifichi il ℃ della temperatura | MPa di resistenza alla trazione | 0,2%) MPa di min di carico di snervamento ( | Allungamento (5d) % minimi |
| Stanza | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
ESAME DI PENETRAZIONE
l'ispezione del liquido penetrante liquido di 100% di ogni pezzo fucinato sarà intrapresa conformemente ai requisiti di en 10228-2. L'uso di un liquido penetrante liquido approvato ITER è obbligatorio come specificato nel manuale di vuoto dell'ITER.
ESAME VOLUMETRICO
100% di ispezione ultrasonica di ogni prodotto sarà fornito conformemente ad en 10228: Parte 4. I criteri di accettazione, che dipendono dallo spessore, saranno quelli definiti nell'en standard 10228-4. La classe 3 di qualità è adottata per i pezzi fucinati usati per l'applicazione strutturale.
Questo esame sarà eseguito quando il profilo della parte permette la prestazione soddisfacente della prova. Sarà eseguito per seguente la preferenza:
- dopo lavorare di finale
- dopo il trattamento termico per le proprietà meccaniche, se lavorare successivo è realizzato oppure no.
L'intero volume della parte sarà conforme ad esame ultrasonico. 100% coperture d'esplorazione definite in §12.4 di en standard 10228-4 saranno eseguite.
Le gamme considerate ed i criteri di accettazione che dipende dallo spessore della parte esaminata, saranno quelle definiti dall'en standard 10228-4 per la sonda normale.
VANTAGGIO COMPETITIVO:
(1) più di 50 anni di esperienza nella ricerca e si sviluppano in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 laboratori dello stato e centri chiave di calibratura.
(3) centinaia di tecnologie di brevetto.
(4) qualità e prestazione eccellenti che è necessaria da garantire il lavoro stabile dell'ITER.
(5) fornitore a lungo termine affidabile approvato dall'ITER CINA.
TERMINE DI AFFARI
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Dettagli d'imballaggio | L'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione |
| Segno | Secondo ordine |
| Termine di consegna | 90-120 giorni |
| Termini di pagamento | T/T, L/C a vista, D/P |
| Abilità del rifornimento | 200 tonnellate metriche/mese |
