Forgia resistente alla corrosione/cavo delle leghe di UNS N06455 per il processo chimico

Pezzo fucinato resistente alla corrosione della lega C-4 (N06455), cavo, anello, barra e tubo ecc per il processo chimico



1 PRODOTTO

Lega resistente alla corrosione C-4 (UNS N06455) per gli ambienti di processo chimico alle temperature ambientali e più alte.

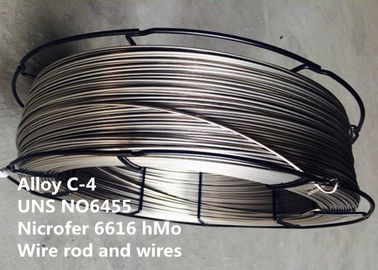

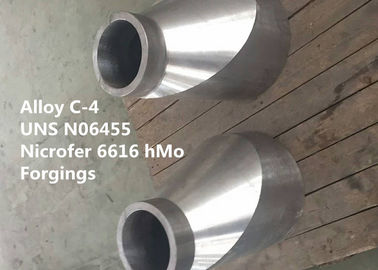

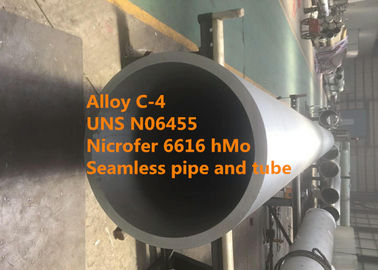

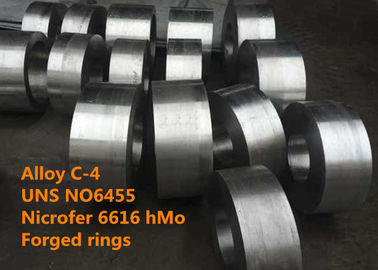

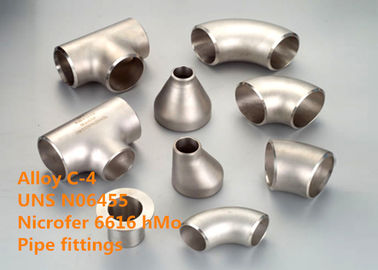

Forme del prodotto disponibili come il tubo, il tubo, il lamierino, il nastro, la lamiera, il tondino, la barra piana, il pezzo fucinato, le azione di pezzo fucinato, l'esagono e cavo ecc.



UNA DESIGNAZIONE DI 2 EQUIVALENTI

NS335, W.Nr. 2,4610, NiMo16Cr16Ti (BACCANO), NiMo16Cr16Ti (iso), Hastelloy® C-4, lega C-4 (hMo di VDM® di Nicrofer 6616)



APPLICAZIONE 3

La lega C-4 trova l'applicazione nell'industria chimica in una vasta gamma di ambienti di processo chimico alle temperature ambientali e più alte.

Le applicazioni tipiche sono:

Attrezzatura di desolforazione di gas di combustione del ●

Bagni decapanti del ● e rigenerazione acida

Produzione dell'acido acetico del ● e produzione di prodotti chimici per l'agricoltura

Produzione del biossido di titanio del ● (itinerario del cloruro)

Rotoli elettrolitici di galvanizzazione del ●

Scambiatore di calore del ●

Reattore del ●



PANORAMICA 4

La lega C-4 è una lega a basso tenore di carbonio austenitica veratile Ni-Cr-Mo con la resistenza estremamente alta alla sensibilizzazione di HAZ.

La lega C-4 è più (microstructurally) la stalla dei materiali ampiamente usati del nichel-cromo-molibdeno, che sono ben noti per la loro resistenza a molti prodotti chimici aggressivi, in particolare acido cloridrico, acido solforico e cloruri. Questa stabilità significa che la lega può essere saldata senza timore della sensibilizzazione, cioè la nucleazione e la crescita di deleterio, i secondi precipitati di fase nelle frontiere di grano della zona calore-colpita saldatura (HAZ).

Come altre leghe di nichel, è duttile, facile da formarsi e saldare e possiede la resistenza eccezionale a corrosione di sforzo che si fende nelle soluzioni del cloruro-cuscinetto (una forma di degradazione a cui gli acciai inossidabili austenitici sono inclini). Con i suoi contenuti elevati del molibdeno e del cromo, può da resistere sia agli acidi d'ossidazione che d'ossidazione ed è resistente alla corrosione ed all'attacco della crepa in presenza dei cloruri e di altri alogenuri.

La differenza principale fra la lega C-4 ed altre leghe di simile composizione sviluppate più presto, è i suoi contenuti riduttori del carbonio, del silicio, del ferro e del tungsteno. Questa composizione mostra la maggior stabilità durante l'esposizione estesa alle temperature nella gamma 650-1040°C (1200-1900°F). Di conseguenza, la resistenza a corrosione intergranulare è migliorata.



COMPOSIZIONE CHIMICA 5

Fe	Ni	Cr	Co	Mo	Ti
≤3.0	Equilibrio	14.5-17.5	≤2.0	10.0-17.0	≤0.7
C	Mn	Si	P	S	Cu
≤0.01	≤1.0	≤0.05	≤0.020	≤0.010	≤0.5



6 PROPRIETÀ FISICHE

Densità: 8,7 g/cm3 (0.314lb/in3)

Intervallo di fusione: 1335-1380°C (2435-2515°F)



7 PROPRIETÀ MECCANICHE

Le seguenti proprietà sono applicabili unire in lega C-4 nello stato soluzione-temprato ed hanno indicato gli intervalli di grandezza. Le proprietà specifiche dei materiali fuori di questi intervalli di grandezza sono conforme all'indagine speciale. Tutti i valori minimi sono validi per gli esemplari longitudinali e trasversali.

Proprietà meccaniche minime della tabella 3 alla temperatura ambiente secondo la scheda di dati 424 di VdTÜV.

Prodotto	Dimensiona lo spessore/diametro		Rm di resistenza alla trazione		Carico di snervamento Rp0.2		Carico di snervamento Rp1.0		Allungamento A5	Durezza Brinell
	millimetro	pollici	N/mm2	ksi	N/mm2	ksi	N/mm2	ksi	%	HB
Nastro, lamierino & lamiera	≤ 5	≤ 0,2	700	100	305	44	340	49	40	≤320*
	> 5 a ≤ 20	> 0,2 a ≤ 0,8	700	100	300	43	330	48	40
	> 20 a ≤ 65	> 0,8 a ≤ 21/2	700	100	280	41	315	46	40
Pezzi fucinati	≤ 160	≤ 61/4	700	100	280	41	315	46	40
Rod & barra	≤ 250	≤ 10	700	100	280	41	315	46	40
Tubo senza saldatura	diametro 5/75 del ≤ di s.	diametro 0,20/3 del ≤ di s.	700	100	280	41	315	46	40

^* durezza per informazione soltanto



RESISTENZA DELLA CORROSIONE 8

I suoi contenuti elevati del molibdeno e del cromo rendono la lega C-4 particolarmente resistente a vari media chimici, compreso la riduzione degli acidi minerali contaminati quali gli acidi fosforici, cloridrici e solforici, i cloruri ed i media cloruro-contaminati organici ed inorganici.

dovuto il suo contenuto elevato del nichel, la lega C-4 è virtualmente immune da asforzo-corrosione indotta da cloruro fendersi, anche nelle soluzioni calde del cloruro.

Resistenza alla corrosione ed alla corrosione interstiziale

Resistenza delle mostre della lega della lega C-4 alta dall'all'attacco indotto da cloruro della crepa e della puntinatura, le forme di corrosione a cui gli acciai inossidabili austenitici sono particolarmente inclini. Per valutare la resistenza delle leghe alla corrosione ed all'attacco della crepa, è consueto misurare le loro temperature critiche della puntinatura e le temperature critiche della crepa in cloruro ferrico acidificato di 6 wt.%, in conformità alle procedure definite in ASTM il G standard 48. Questi valori rappresentano le temperature più insufficienti a cui l'attacco della crepa e della puntinatura sia incontrato in questa soluzione, in 72 ore.

Per il confronto, i valori per 316L, le leghe 254SMO, 625 e C-4 sia come segue:

Lega	Temperatura critica della puntinatura in 6% acidificato FeCl3		Temperatura critica della crepa in 6% acidificato FeCl3
	°F	°C	°F	°C
316L	59	15	32	0
254SMO	140	60	86	30
625	212	100	104	40
C-4	212	100	122	50



Resistenza all'incrinamento di corrosione di sforzo

Uno degli attributi principali delle leghe di nichel è la loro resistenza dal all'incrinamento di corrosione di sforzo indotto da cloruro. Una soluzione comune per la valutazione della resistenza dei materiali a questa forma estremamente distruttiva di attacco sta bollendo il cloruro di magnesio di 45% (ASTM G standard 36), tipicamente con i campioni sollecitati della curva ad U. Come è evidente dai seguenti risultati, dalle due leghe di nichel, dalla lega C-4 e dalla lega 625, sia molto più resistente a questa forma di attacco che gli acciai inossidabili comparativi e austenitici. Le prove sono state interrotte dopo del 1008 ore (sei settimane).

Lega	Tempo all'incrinamento
316L	2 h
254SMO	24 h
625	Nessun incrinamento nel 1008 della h
C-4	Nessun incrinamento nel 1008 della h



STRUTTURA METALLURGICA 9

La lega C-4 ha una struttura fronte-centrare-cubica. La sua composizione chimica equilibrata dà a questa lega la buona stabilità metallurgica e l'alta resistenza alla sensibilizzazione.



ISTRUZIONE DI FUNZIONAMENTO 10

La lega C-4 può essere ribaltamento forgiato, laminato a caldo, caldo caldo, espelsa calda e calda formata. Tuttavia, è più sensibile sforzare e tassi di tensione che gli acciai inossidabili austenitici e la gamma di temperature della formatura a caldo è abbastanza stretta. Per esempio, la temperatura raccomandata di inizio per il pezzo fucinato caldo è 1177°C (2150°F) e la temperatura raccomandata di rivestimento sono 954°C (1750°F). Le riduzioni moderate ed il frequente riscaldamento forniscono i migliori risultati.



Formatura a caldo

La lega C-4 può essere caldo lavorata nella gamma di temperature 1177 - 954°C (2150 - 1750°F), seguito dall'estinzione dell'acqua o dal raffreddamento a aria rapido.

Per riscaldare, i pezzi in lavorazione possono essere fatti pagare nella fornace alla temperatura di lavoro massima. Quando la fornace è ritornato alla temperatura, i pezzi in lavorazione dovrebbero essere inzuppati per 60 minuti per 100 millimetri (4 dentro.) di spessore. Alla conclusione di questo periodo dovrebbe essere si ritira immediatamente e lavorato all'interno della gamma di temperature di cui sopra. Se la temperatura del metallo scende sotto la temperatura minima della formatura a caldo, deve essere riscaldata.

Trattamento termico dopo che la formatura a caldo è richiesta per raggiungere le proprietà ottimali ed assicurare la resistenza della corrosione massima.



Lavorazione a freddo

Per lavorazione a freddo il materiale dovrebbe essere nello stato temprato. La lega C-4 ha un più alto tasso di incrudimento che gli acciai inossidabili austenitici. Ciò dovrebbe essere considerata quando seleziona formando l'attrezzatura.

La ricottura Interstage può essere necessaria con gli alti livelli di stampaggio a freddo. Dopo lavorazione a freddo con la soluzione di deformazione più di di 15% la ricottura è richiesta prima dell'uso.

La lega è più rigida della maggior parte dei acciai inossidabili austenitici e più energia è richiesta durante lo stampaggio a freddo. Inoltre, il lavoro della lega della lega C-4 si indurisce più prontamente della maggior parte dei acciai inossidabili austenitici e può richiedere parecchie fasi di lavorazione a freddo, con il mediatore tempra.

Mentre la lavorazione a freddo non colpisce solitamente la resistenza della lega C-4 a corrosione generale e dall'all'attacco indotto da cloruro della crepa e della puntinatura, può colpire la resistenza all'incrinamento di corrosione di sforzo. Per la prestazione ottimale di corrosione, quindi, la ri-ricottura delle parti lavorate fredde (che seguono un allungamento esterno della fibra di 7% o più) è importante.



Trattamento termico

Il trattamento termico della soluzione dovrebbe essere effettuato nella gamma di temperature 1050 - 1100°C (1920 - 2010°F). L'estinzione dell'acqua o il raffreddamento a aria rapido è raccomandato per gli spessori superiore a 1,5 millimetri (0,06 dentro.) ed è essenziale per resistenza della corrosione massima.

Per tutto il trattamento termico il materiale dovrebbe essere fatto pagare nella fornace alla temperatura di lavoro massima. Inoltre per tutta l'operazione termica del trattamento le precauzioni riguardo a pulizia citata più presto “al riscaldamento” devono essere osservate.



Lavorare

La lega C-4 dovrebbe essere lavorata nello stato soluzione-trattato. Poichè la lega esibisce un alto tasso di incrudimento soltanto che le velocità basse di taglio dovrebbero essere usate ha paragonato agli acciai inossidabili austenitici standard basso uniti in lega. Gli strumenti dovrebbero essere impegnati sempre. Una profondità adeguata del taglio è importante per tagliare sotto la zona lavoro-indurita precedentemente formata.



SPECIFICAZIONE STANDARD 11

Composizione chimica

BACCANO 17744

VdTÜV 424



Tubo senza saldatura e tubo

BACCANO 17751

VdTÜV 424

ASTM B622/ASME SB622



Tubo e tubo saldati

ASTM B619/ASTM B626/ASME SB619/ASME SB626



Lamiera, lamierino e nastro

BACCANO 17750

VdTÜV 424

ASTM B575/ASME SB575



Rod e barra

BACCANO 17752

VdTÜV 424

ASTM B574/ASME SB574



Pezzi fucinati

VdTÜV 424



Montaggi

ASTM B366/ASTM SB366



Elettrodi rivestiti

SFA 5.11/A 5,11 (ENiCrMo-7)

BACCANO 2,4612 (EL-NiMo15Cr15Ti)

F= 43



Coni retinici & cavo di saldatura nudi

SFA 5,14/A 5,14 (ERNiCrMo-7)

BACCANO 2,4611 (SG-NiMo16Cr16Ti)

F= 43



TÜV

Werkstoffblatt 424

Kennblatt 2666

Kennblatt 2667

Kennblatt 2665



Altri

LA NACE MR0175/ISO 15156



VANTAGGIO COMPETITIVO 12:

(1) più di 50 anni di esperienza nella ricerca e si sviluppano in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 laboratori dello stato e centri chiave di calibratura.
(3) tecnologie brevettate.
(4) ENERGIA di processo di fusione di Ultra-purezza + IG-ESR + VARIETÀ.

(5) materiale di rendimento elevato.



UN TERMINE DI 13 AFFARI

Quantità di ordine minimo	Negoziabile
Prezzo	Negoziabile
Dettagli d'imballaggio	l'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione o pallet
Segno	Secondo ordine
Termine di consegna	60-90 giorni
Termini di pagamento	T/T, L/C a vista, D/P
Abilità del rifornimento	100 tonnellate metriche/mese
