Dettagli:
|
Materiale: | UNS N06002, una soluzione solida austenitica ha rinforzato la lega basata nichel | ||
---|---|---|---|
Evidenziare: | le leghe termoresistenti,le leghe speciali di qualità superiore,turbine a gas uniscono in lega la x |
Barra della lega X (N06002), pezzo fucinato, profilato, piatto, cavo, tubo resistenti alla corrosione per la turbina a gas ecc
1 PRODOTTO
Lega resistente alla corrosione X per le turbine a gas per le componenti di zona di combustione quali le condotte di transizione, le latte del combustor, le barre dello spruzzo ed i supporti di fiamma come pure in postcombustori, tubi di aspirazione e radiatori della cabina. ecc.
Forme del prodotto disponibili come colate, barretta, barra, pezzi fucinati, forgianti blocco, profilato estruso, placchetta, strato, nastro, cavo, tubo e tubo ecc.
UNA DESIGNAZIONE DI 2 EQUIVALENTI
GH3536, UNS N06002, AMS 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (Francia), NiCr22Fe18Mo (BACCANO), Nimonic PE13 (Regno Unito), lega HX, Hastelloy® X di Inconel®
APPLICAZIONE 3
La lega X ha un ampio uso in turbine a gas per le componenti di zona di combustione quali le condotte di transizione, le latte del combustor, le barre dello spruzzo ed i supporti di fiamma come pure in postcombustori, tubi di aspirazione e radiatori della cabina. È raccomandato per uso nelle applicazioni della fornace industriale perché ha resistente insolito all'ossidazione, alla riduzione ed alle atmosfere neutrali. I rotoli della fornace di questa lega erano ancora in buone condizioni dopo il funzionamento per 8700 ore a 2150°F (1177°C). La lega X inoltre è utilizzata nell'industria di trasformazione chimica per le storte, attutisce, griglie di sostegno del catalizzatore, deflettori della fornace, tubatura per le operazioni di pirolisi e componenti dell'essiccante rapido.
PANORAMICA 4
La lega X è una lega basata nichel rinforzata austenitica della soluzione solida che comprende il cromo di 22% per la resistenza eccellente all'ossidazione alle temperature elevate.
Forza eccezionale di offerte della lega X alle temperature elevate. Ha grandi caratteristiche di sforzo ed ad alta temperatura della rottura sopra 790℃ o 1450℉. È adatto ad uso nelle applicazioni ai limiti della temperatura circa 1200℃ o 2200℉. La lega X ha alte grandezze di cromo, il nichel ed il molibdeno che offrono più comunemente le proprietà eccellenti di resistenza della corrosione simili alle alte leghe di nichel nelle applicazioni di corrosione.
La lega X è conosciuta basicamente per la fornitura la resistenza di ossidazione e del calore alto come pure la resistenza eccellente a corrosione di sforzo del cloruro che si fende e della resistenza eccezionale alle circostanze riducentesi e di carburazioni. È stato notato per essere estremamente resistente a corrosione di sforzo che si fende nelle applicazioni petrochimiche.
5 COMPOSIZIONE CHIMICA (WT %):
Tabella 1
Fe | Ni | Co | Cr | Mo | Ti | N.B.: | B |
17.0-20.0 | Equilibrio | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | C | Al | Mn | Si | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* la colata della nota ha potuto essere 0,20.
STRUTTURA METALLURGICA 6
La lega X è basicamente una struttura cubica concentrata fronte di possesso della lega di monofase e riceve la sua forza basicamente dalla soluzione solida che rinforza dagli elementi cromo, molibdeno e tungsteno. La presenza di grande concentrazione nel cromo, offre la resistenza eccezionale all'ossidazione alle temperature sopra 982°C o 1800°F.
La lega rinforzata X della soluzione solida è offerta nella forma transformata dal calore della soluzione. In questa forma, le microstrutture comprendono normalmente i carburi primari distribuiti in una matrice di monofase con i limiti necessariamente puliti del grano.
7 PROPRIETÀ FISICHE
Densità: 0,297 lb/in3 (8,22 g/cm3)
Intervallo di fusione: 2300-2470°F (1260-1355°C)
RESISTENZA DI OSSIDAZIONE 8
Dati statici comparativi di ossidazione in aria scorrente per Hours* 1008
Lega | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Perdita/lato del metallo | Perdita CIP ** /Side del metallo | Perdita/lato del metallo | Perdita CIP ** /Side del metallo | |||||
mil | millimetro | mil | millimetro | mil | millimetro | mil | millimetro | |
Lega X | 0,29 | 0,007 | 0,74 | 0,019 | 1,5 | 0,038 | 2,7 | 0,069 |
Lega 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1,1 | 0,028 | 1,6 | 0,041 |
Lega 601 | 0,53 | 0,013 | 1,3 | 0,033 | 1,2 | 0,031 | 2,6 | 0,06 |
Lega 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3,3 | 0,083 | 4,8 | 0,12 |
Lega 800H | 0,024 | 0,024 | 1,8 | 0,046 | 5,4 | 0,137 | 7,4 | 0,19 |
*Cycled alla temperatura ambiente una volta alla settimana
** Penetrazione interna di CIP=Continuous
RESISTENZA DELLA CORROSIONE 9
Resistance* caldo medio comparativo di corrosione
Verifichi la temperatura | Verifichi il periodo | Ammonti al metallo colpito/lato | ||||||
Unisca in lega la X | S | 188 | ||||||
°F | °C | h | mil | millimetro | mil | millimetro | mil | millimetro |
1650 | 900 | 200 | 3 | 0,08 | 2,7 | 0,07 | 2,1 | 0,05 |
1650 | 900 | 1000 | 6,8 | 0,17 | 7,5 | 0,19 | 3,7 | 0,09 |
prove del *All eseguite tramite esposizione ai prodotti di combustione di no. PPM di olio combustibile (0,4 per cento dello zolfo) e 5 di 2 di sale marino. La velocità del gas sopra i campioni era di 13 piedi/sec. (4m/s). La frequenza dello shock termico era una/ora.
10 PROPRIETÀ MECCANICHE
Durezza
Durezza di temperatura ambiente della soluzione materiale temprata a 2150°F (1177℃)
Forma | Durezza, HRB | Granulometria tipica di ASTM |
Strato | 86 | 3 - 5 |
Piatto | 87 | 3.5 - 6 |
Antivari | 88 | 2 - 5 |
Dati di tensione del piatto
Verifichi la temperatura | Carico di snervamento 0,2% | Carico di rottura | Allungamento | |||
°F | °C | ksi | MPa | ksi | MPa | % |
70 | 21 | 49,3 | 340 | 110,2 | 760 | 48,9 |
1000 | 538 | 32,5 | 224 | 87,6 | 604 | 60,2 |
1200 | 649 | 30,7 | 212 | 80,9 | 558 | 63,5 |
1400 | 760 | 31,6 | 218 | 61 | 421 | 74,5 |
1600 | 871 | 27,4 | 189 | 37 | 255 | 98,1 |
1800 | 982 | 13,6 | 94 | 20 | 138 | 98,1 |
2000 | 1093 | 6,5 | 45 | 10,4 | 72 | 95,3 |
Forza d'impatto
Piatto invecchiato
Temperatura di invecchiamento | Tempo di invecchiamento | Forza d'impatto charpy media della V-tacca | ||
°F | °C | h | ft. - libbra. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
TRATTAMENTO TERMICO 11
Le forme lavorate di lega X sono fornite nello stato trattato termicamente della soluzione salvo specificazione contraria. È tipicamente soluzione trattata termicamente a 2150°F (1177°C) e rapida raffreddati. I prodotti temprati luminosi sono raffreddati in idrogeno. La ricottura alle temperature più basse del trattamento del calore della soluzione può causare la precipitazione delle fasi secondarie, che possono colpire la forza e la duttilità della lega.
Il trattamento termico fatto alle temperature più in basso della soluzione che elabora la temperatura è chiamato come ricottura del mulino. Dovrebbe essere tenuto presente che implementare il trattamento termico di ricottura del mulino fornirà spesso la precipitazione dei carburi secondari sui bordi del grano del materiale e non recupererà il materiale alle circostanze come-ricevute.
ESECUZIONE 12
Formatura a caldo
La lega X può essere caldo elaborata in parecchie forme, sebbene possano essere più suscettibili della grandezza e del tasso di riduzione calda che è per gli acciai inossidabili austenitici. Inoltre, i limiti d'elaborazione caldi della temperatura per queste leghe possono essere stretti. I limiti caldi di temperatura per la lega X – temperatura della fornace: 2150°F o 1175°C e temperatura più insufficiente: 1750°F o 955°C.
Lavorazione a freddo
La lega X è formata prontamente nelle forme differenti con l'elaborazione fredda. Poichè è più forte ed il lavoro si indurisce più rapidamente dei gradi inossidabili austenitici, la più grande forza è spesso necessaria raggiungere la grandezza identica di distorsione fredda. Il più grande carico di snervamento può anche offrire la più grande parte posteriore di molla mentre pezzo fucinato freddo di quanto osservato per gli acciai inossidabili. Inoltre, le caratteristiche rapide di incrudimento di questa lega possono avere bisogno di più ricottura del moderato della rapida ai punti di formazione di produrre una componente finita.
SPECIFICAZIONE STANDARD 13
È elencata nella NACE MR0175.
Composizione chimica
BACCANO 17744
Forgia
ASTM B564/AMS 5754
BACCANO 17754
Iso 9725

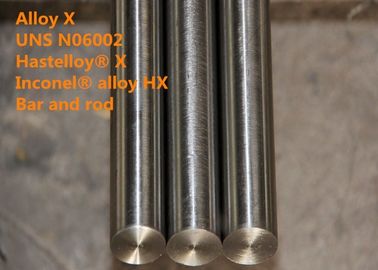

Billetta, barra, barretta
ASTM B472/ASTM B572
AMS 5754
BACCANO 17752
Iso 9723
Cavo
AMS 5798
BACCANO 17753
Iso 9724

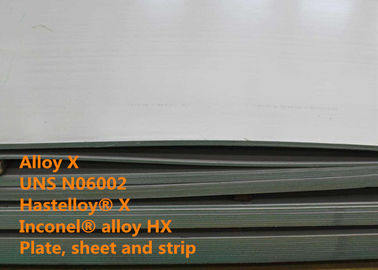

Piatto, strato, striscia
ASTM B435
AMS 5536
BACCANO 17750
Iso 6208

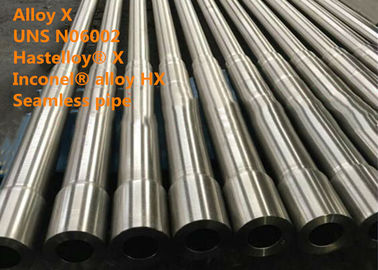

Tubolare
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
AMS 5587/AMS 5588
BACCANO 17751
Iso 6207

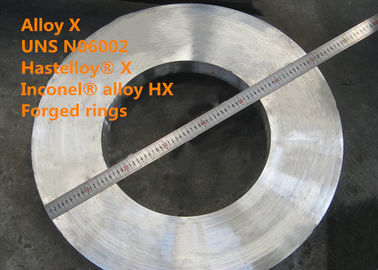

Disco, anello
AECMA PrEN2184
Fondere
AMS 5390E
Adattarsi
ASTM B366/ASME SB366
VANTAGGIO COMPETITIVO 14
(1) più di 50 anni di esperienza nella ricerca e si sviluppano in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 indicano i laboratori ed il centro chiave di calibratura.
(3) tecnologie brevettate.
(4) processo di fusione di Ultra-purezza: ENERGIA + IG-ESR + VARIETÀ
(5) rendimento elevato eccellente.
UN TERMINE DI 15 AFFARI
Quantità di ordine minimo | Negoziabile |
Prezzo | Negoziabile |
Dettagli dell'imballaggio | L'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione o pallet |
Segno | Secondo ordine |
Termine di consegna | 60-90 giorni |
Termini di pagamento | T/T, L/C a vista, D/P |
Abilità del rifornimento | 100 tonnellate metriche/mese |
