C-22 / Le leghe di rendimento elevato N06022 escludono/tubo e spogliano la buona resistenza a corrosione bagnata

Barra della lega 22 di rendimento elevato (C-22, N06022), tubo, striscia, pezzo fucinato, cavo per l'elaborazione chimica e petrochimica



1 PRODOTTO

Semi-prodotti della lega 22 (lega C-22, UNS N06022) di rendimento elevato per l'elaborazione chimica e petrochimica

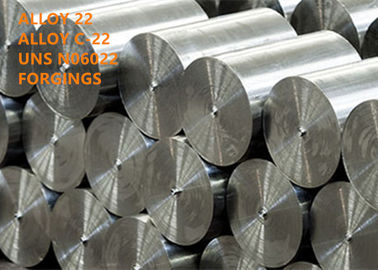

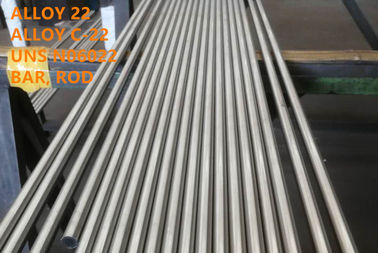

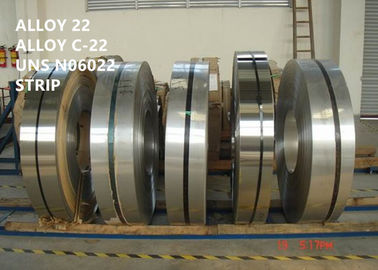

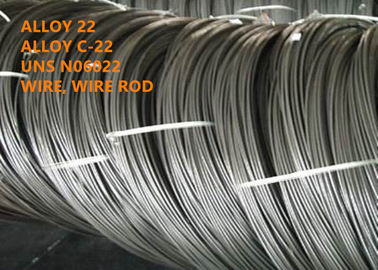

Le forme standard del semi-prodotto della lega 22 includono il lamierino, il nastro, la lamiera, il tondino, la barra piana, il pezzo fucinato, l'esagono, l'anello, il disco ed il cavo.



UNA DESIGNAZIONE DI 2 EQUIVALENTI

Lega C-22, UNS N06022, W.Nr. 2,4602, NiCr21Mo14W (BACCANO), NiCr21Mo14W3 (iso), lega 22, lega 22, hMoW di Nicrofer 5621, Hastelloy® C-22® di Inconel® di VDM®



PANORAMICA 3

La lega 22 è una lega resistente alla corrosione avanzata completamente austenitica che offre la resistenza sia a corrosione acquosa che all'attacco alle temperature elevate. Questa lega fornisce la resistenza eccezionale a corrosione generale, alla puntinatura, alla corrosione interstiziale, all'attacco intergranulare ed all'incrinamento di corrosione di sforzo.

La lega 22 è nichel-base e tipicamente contiene il cromo di 22%, molibdeno di 14%, tungsteno di 3% ed estremamente - carbonio e contenuto bassi del silicio. Il ferro è limitato normalmente meno di 3%. Il contenuto elevato della lega di cromo gli dà la buona resistenza a corrosione bagnata mediante i media d'ossidazione (per esempio, acido nitrico e sali ferrici e rameici). Il suo contenuto di molibdeno e di tungsteno dà la resistenza della lega ai media riducentesi bagnati (per esempio, acidi solforici e cloridrici). La lega 22 esibisce la resistenza eccellente all'attacco corrosivo da acqua di mare in stagnante e nelle circostanze di scorrimento.



APPLICAZIONE 4

La lega 22 ha un vasto campo di applicazione nell'industria di petrolchimica e dei prodotti chimici ed è utilizzata per le componenti nei processi organici che contengono il cloruro e per i sistemi catalitici. Il materiale è particolarmente efficace in acidi minerali caldi e contami- nated, soluzioni, acidi organici (quali acido formico ed acido acetico) o acqua di mare.

Altri campi di applicazione sono:

Produzione dell'acido acetico

Industria dei prodotti farmaceutici

Prodotti chimici fini



5 COMPOSIZIONE CHIMICA (WT %):

Tabella 1 (WT %) secondo ASTM B575

Fe	Ni	Co	Cr	Mo	W
2.0-6.0	Equilibrio	≤2.5	20.0-22.5	12.5-14.5	2.5-3.5
C	Mn	Si	P	S	V
≤0.015	≤0.50	≤0.08	≤0.020	≤0.020	≤0.35

il *Reference “all'equilibrio” di una composizione non garantisce che questo è esclusivamente dell'elemento citato ma quello predomina ed altri sono presenti soltanto in quantità minima.

Composizioni tipiche della tabella 2 delle leghe resistenti alla corrosione Ni-Cr-Mo-w

Questa tavola paragona il contenuto unente in lega combinato (Cr+Mo+W+Nb) della lega 22 ad altri materiali similmente uniti in lega.

Lega	UNS no.	Wr.No	Fe	Ni	Cr	Mo	W o N.B.:	PREN*
686	N06686	2,4606	1	57	20,5	16,3	3,9	50,8
22	N06022	2,4602	2,5	59	21,5	14,1	3,1	47,3
C-276	N10276	2,4819	6	57	15,5	16	3,9	45,4
625	N06625	2,4856	3	62	22	9	3.6Nb	40,8
C-4	N06455	2,4611	2	66	16	16	-	40



6 PROPRIETÀ FISICHE

Densità a 20°C: 0,311 lb/in3 (8.61g/cm3)

Intervallo di fusione: 1351-1387°C (2464-2529°F)

Calore specifico: 0.091Btu/lb•°F (381J/kg•°C)

Permeabilità a 200 oersted (15,9 kA/m): ≤1.001

Resistività elettrica: 730,7 ohm•circ mil/ft, 1,215 microhm•m.

Ksi di Young) 30.3x103 dinamico del modulo (. (209 GPa)

Coefficiente di espansione 70-200°F, 6,90 x 10⁶ in/in•°F (21-193°C, 12,42 m/m•°C)



7 PROPRIETÀ MECCANICHE

I seguenti valori minimi a stanza ed alle temperature aumentate si applicano allo stato soluzione-temprato per i campioni longitudinali e trasversali delle dimensioni specificate. Le proprietà per le più grandi dimensioni devono essere accordate su esclusivamente.

Proprietà meccaniche della tabella 3 a stanza ed alle temperature elevate. Valori minimi secondo lo strato 479 di VdTÜV

Temperatura		Carico di snervamento Rp 0,2		Carico di snervamento Rp 1,0		Rm di resistenza alla trazione		Allungamento A
°C	°F	MPa	ksi	MPa	ksi	MPa	ksi	%
20	68	310	45	335	48,6	690-950	100-138	45
100	212	270	39,2	290	42,1
200	392	225	32,6	245	35,5
300	300	195	28,3	215	31,2
400	752	175	25,4	195	28,3



Proprietà meccaniche della tabella 4 alla temperatura ambiente. Valori minimi secondo lo strato 479 di VdTÜV

Forma del prodotto	Dimensione		Carico di snervamento Rp 0,2		Carico di snervamento Rp 1,0		Rm di resistenza alla trazione		Allungamento A
	millimetro	in	MPa	ksi	MPa	ksi	MPa	ksi	%
Piatto	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Bobina	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Piatto	3-50	0.118-1.97	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Antivari	10-90	0.394-3.54	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45



Energia chilovolt di impatto della V-tacca di iso

Valore minimo	Valore minimo
20°C (68°F)	-196°C (- 321°F)
120 J (88,5 ft·libbre)	96 J (22,9 ft·libbre)

1)Un valore medio di 3 campioni. Il soltanto un valore può scendere sotto il valore medio minimo e da non non più di 30%. I valori inoltre fanno domanda per le zone colpite il calore in giunti saldati.

2)Questi valori fanno domanda per soltanto i campioni normali secondo l'iso 148-1 dell'en di BACCANO. Per i campioni troppo piccoli secondo l'iso 148-1 dell'en di BACCANO, i valori minimi indicati per la durezza di impatto della tacca devono essere ridotti in un modo che è lineare alla sezione trasversale del campione nella lacuna. Per i campioni troppo piccoli <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">



RESISTENZA DELLA CORROSIONE 8

dovuto estremamente - le concentrazioni basse nel silicio e nel carbonio, la lega 22 non ha tendenza per i sions del disper- di frontiera di grano nella formazione o nella saldatura calda. Questa lega può quindi essere utilizzata in molti processi chimici con sia l'ossidazione che la riduzione dei media una volta saldata. L'alti cromo, molibdeno e concentrazioni nel nichel rendono la lega resistente agli attacchi dello ione di giro del chlo-. Gli accrescimenti più ulteriori di concentrazione nel tungsteno questa resistenza. La lega 22 è resistente al gas del cloro, all'ipoclorito ed alle soluzioni del diossido di cloro come quelli che possono essere incontrati nell'industria della cellulosa. La lega è caratterizzata dalla resistenza eccellente alle soluzioni concentrate di sali d'ossidazione (quali ferro III ed il cloruro del rame)



MICROSTRUTTURA 9

La lega 22 ha un sistema cristallino cubico e fronte-centrato.



ISTRUZIONE DI FUNZIONAMENTO 10

La lega 22 è fabbricata prontamente dalle procedure standard per le leghe di nichel. Può essere sia caldo facilmente formato che il freddo e può anche essere lavorato.

Riscaldamento

Il materiale può caldo-essere formato in una gamma di temperature fra 1100 e 900°C (2012°F-1652°F) con rapida successiva che si raffredda in acqua o aria. Trattamento termico dopo che la formazione calda è raccomandata per raggiungere le proprietà ottimali. Per riscaldare, i pezzi in lavorazione dovrebbero essere disposti in una fornace che già è riscaldata fino al valore obiettivo.



Stampaggio a freddo

La lega 22 ha più alto tasso di incrudimento che altri acciai inossidabili austenitici. Ciò dovrebbe essere considerata quando seleziona formando l'attrezzatura. Il pezzo in lavorazione dovrebbe essere nello stato soluzione-temprato. La ricottura intermedia è necessaria per il lavoro principale di stampaggio a freddo. Per lo stampaggio a freddo superiore a 15%, la nuova ricottura della soluzione deve essere condotta.



Trattamento termico

La ricottura della soluzione dovrebbe avere luogo alle temperature fra 1105 e 1135°C (2021-2075°F).

Raffreddarsi dovrebbe essere accelerato con acqua per raggiungere le proprietà ottimali di corrosione. Il raffreddamento a aria veloce può anche essere effettuato agli spessori di meno approssimativamente 1,5 millimetri.



Lavorare

La lega 22 dovrebbe essere lavorata nello stato soluzione-temprato. A causa della tendenza considerevolmente elevata verso l'incrudimento in confronto agli acciai inossidabili austenitici bassolegati, una velocità bassa di taglio e un livello dell'alimentazione che non è troppo alto dovrebbe essere selezionato e l'utensile per il taglio dovrebbero essere impegnati sempre. Una profondità adeguata del chip è importante per tagliare sotto la zona sforzo-indurita precedentemente formata. Una dissipazione di calore ottimale usando un gran quantità di lubrificanti di stampaggio a freddo adatto, preferibilmente acquoso, ha considerevole influenza su un processo lavorante stabile.



SPECIFICAZIONE STANDARD 11

La lega 22 è approvata per costruzione dei contenitori a pressione e delle componenti sotto la caldaia di ASME e della parte VIII, divisione 1 di codice di contenitore a pressione per servizio fino a 1250°F (677°C). La lega inoltre è approvata da VdTÜV sotto Werkstoffblatt 479.

Azione di Rod, di Antivari, del cavo e di pezzo fucinato

ASTM B462 Rod, Antivari ed azione di pezzo fucinato

Pezzi fucinati di ASTM B564/ASME SB564

ASTM B574/ASME SB574 Rod, Antivari e cavo

Caso 2226 di codice di ASME

Caso N-621 di codice di ASME

Iso 9723

Iso 9724

Cavo di iso 18274

BACCANO 17752 Rod & Antivari,

Cavo di BACCANO 17753

BACCANO 17754 pezzi fucinati

SIG. 0103/ISO 17945 della NACE

SIG. 0175/ISO 15156 della NACE

VdTÜV 479



Piatto, strato

ASTM B575/ASME SB575

ASTM B906/ASME SB906

Caso 2226 di codice di ASME

Caso N-621 di codice di ASME

Iso 6208

Iso 9722

BACCANO 17750

SIG. 0103/ISO 17945 della NACE

SIG. 0175/ISO 15156 della NACE

VdTÜV 479



Striscia

ASTM B575/ASME SB575

Iso 6208

Iso 18274

LA NACE MR0175/ISO 15156



Tubo e metropolitana

ASTM B619/ASME SB619

Tubo saldato SB775 di ASTM B775/ASME

ASTM B622/ASME SB622

Tubo senza saldatura di ASTM B829/ASME SB829

ASTM B626/ASME SB626

Metropolitana saldata SB751 di ASTM B751/ASME

Caso 2226 di codice di ASME

Caso N-621 di codice di ASME

Iso 6207

BACCANO 17751



Prodotti della saldatura

Metallo di apporto di INCONEL 622

AWS A5.14

ERNiCrMo-10

Elettrodo per saldatura di INCONEL 622

AWS A5.11

ENiCrMo-10



Altre forme del prodotto

Montaggi di ASTM B366/ASME SB366

Composizione in BACCANO 17744



VANTAGGIO COMPETITIVO 12

(1) più di 50 anni di esperienza nella ricerca e si sviluppano in lega ad alta temperatura, nella lega di resistenza della corrosione, nella lega di precisione, in lega refrattaria, in metallo raro e nel materiale e nei prodotti del metallo prezioso.
(2) 6 indicano i laboratori ed il centro chiave di calibratura.
(3) tecnologie brevettate.

(4) processo di fusione di Ultra-purezza: ENERGIA + IG-ESR + VARIETÀ

(5) rendimento elevato eccellente.



UN TERMINE DI 13 AFFARI

Quantità di ordine minimo	Negoziabile
Prezzo	Negoziabile
Dettagli d'imballaggio	l'acqua impedisce, il trasporto in condizione di navigare, l'imballaggio standard dell'esportazione del mulino
Segno	Secondo ordine
Termine di consegna	60-90 giorni
Termini di pagamento	T/T, L/C a vista, D/P
Abilità del rifornimento	300 tonnellate metriche/mese
