Dettagli:
|
| Materiale: | GH2901, lega 901, W.Nr di NIMONIC®. 2,4662, Z8NCDT42 | ||
|---|---|---|---|
| Evidenziare: | lega austenitica di acciaio inossidabile,superlega di rendimento elevato,Leghe speciali delle assi di UNS N09901 |
||

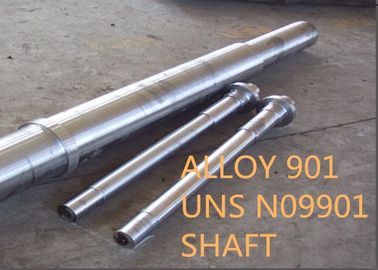

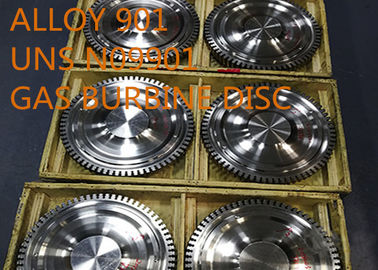

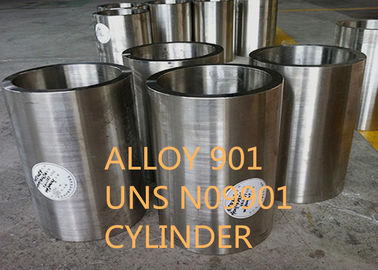

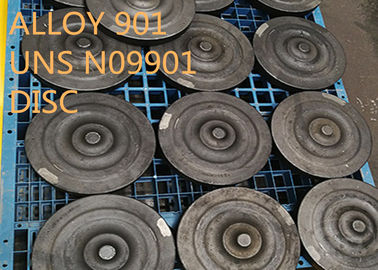

Lega 901, dischi di UNS N09901, assi, anelli, intelaiature, fermi e guarnizioni per il motore d'aereo, turbina a gas
PRODOTTO

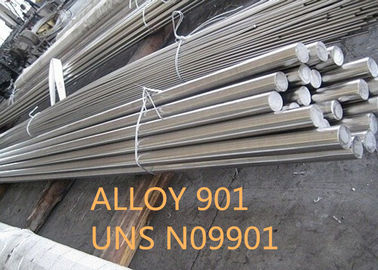

Lega 901, barretta di UNS N09901, barra piana, tondino, cavo, profilato estruso e pezzo fucinato, ecc
DESIGNAZIONE EQUIVALENTE
GH2901, lega 901, W.Nr di NIMONIC®. 2,4662, Z8NCDT42
APPLICAZIONE
Tipicamente, la lega 901 è usata per la componente sottotensione dell'estremità del motore aerospaziale, dei dischi della turbina a gas, delle assi, degli anelli, delle parti strutturali statiche, delle intelaiature, dei fermi e delle guarnizioni con una temperatura massima di servizio intorno a 600°C (1100°F).
COMPOSIZIONE CHIMICA (WT %):
| Fe | Ni | Co | Cr | Mo | Ti | B |
| Equilibrio | 40.0-45.0 | ≤1.0 | 11.0-14.0 | 5.0-6.5 | 2.8-3.1 | 0.01-0.02 |
| Cu | C | Al | Mn | Si | P | S |
| ≤0.20 | 0.02-0.06 | ≤0.30 | ≤0.50 | ≤0.40 | ≤0.020 | ≤0.008 |
COSTANTI FISICHE
| Densità | Mg/m3 | 8,14 |
| lb/in3 | 0,294 | |
| Intervallo di fusione | °C | 1280-1345 |
| °F | 2336-2453 | |
| Calore specifico | J/kg•°C | 431 a 20°C |
| Btu/lb•°F | 0,103 a 68°F | |
| Resistività elettrica | µ •cm | 112 a 20°C |
| ohm/circ•mil•ft | 674 a 68°F |
TRATTAMENTO TERMICO
Il trattamento termico per la lega 901 forgiata barra è un processo a tre fasi che comprende un trattamento della soluzione seguito da due fasi di invecchiamento. La procedura raccomandata è 3h/1090°C (1994°F)/WQ + 4h/775°C (1427°F)/AC + 24h/705-720°C (1301-1328°F)/AC.
PROPRIETÀ MECCANICA
Le proprietà di tensione per la barra forgiata sopra una gamma di temperature sono indicate nella la figura qui sotto.
Proprietà di impatto di temperatura ambiente della lega 901, J (ft•libbra)
| Tempo di macerazione, ore | Temperatura d'inzuppamento | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 30 | 58 (42,8) | 44 (32,5) | 49 (36,2) | 41 (30,3) | 50 (36,6) |
| 100 | 47 (34,7) | 50 (36,6) | 45 (33,2) | 32 (23,6) | 27 (19,9) |
| 300 | 47 (34,7) | 57 (42,1) | 37 (27,3) | 18 (13,3) | 14 (10,3) |
| 1000 | 41 (30,3) | 38 (28,0) | 14 (10,3) | 12 (8,9) | 5 (3,7) |
| 3000 | 42 (31,0) | 47 (34,7) | 12 (8,9) | - | 5 (3,7) |
| 10.000 | 41 (30,3) | 15 (11,1) | 12 (8,9) | 5 (3,7) | 5 (3,7) |
Proprietà ad alta temperatura di impatto della lega 901, J (ft•libbra)
| Tempo di macerazione, ore | Temperatura della prova e di inzuppamento | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 0 | 60 (44,3) | 50 (36,9) | 56 (41,3) | 42 (31,0) | 50 (36,6) |
| 30 | 49 (36,2) | 41 (30,3) | 37 (27,3) | 46 (34,0) | 27 (27,3) |
| 100 | 45 (33,2) | 41 (30,3) | 45 (33,2) | 34 (25,1) | 42 (31,0) |
| 300 | 44 (32,5) | 45 (33,2) | 34 (25,1) | 41 (30,3) | 31 (22,9) |
| 1000 | 73 (53,9) | 49 (36,2) | 26 (19,2) | 28 (20,7) | 24 (17,7) |
| 3000 | 47 (34,7) | 41 (30,3) | 20 (14,8) | - | 15 (11,1) |
| 10.000 | 52 (38,4) | 22 (16,2) | 22 (16,2) | 12 (8,9) | 18 (13,3) |
Proprietà meccaniche minime alla temperatura ambiente
| Rm N/mm2 di resistenza alla trazione | Carico di snervamento Rp0.2 N/mm2 | Allungamento A5 % |
| 1034 | 689 | 12 |
RESISTENZA DELLA CORROSIONE
La lega 901 ha buona resistenza della corrosione alle atmosfere normalmente ha trovato nelle operazioni del motore a propulsione. Ha resistenza di rappresentazione in scala leggermente più bassa che lega come i tipi 309 ed acciaio inossidabile 310.
FORMATURA A CALDO
La lega 901 è forgiata fra 2050°F (1121°C) e 1850°F (1010°C) temperatura del metallo. Il lavoro in ambienti caldi leggero può essere continuato giù a ma non sotto 1600°F (871°C). La temperatura del metallo non dovrebbe superare 2050°F (1121°C) durante il funzionamento rapido. Le billette dovrebbero essere fatte pagare in una fornace calda ed essere riscaldate rapidamente attraverso la precipitazione che indurisce la gamma.
Una volta caldo il pezzo fucinato, se i parametri trattati o l'operazione non adatti, la sua prestazione mostreranno la direzione ovvia e può causare la sensibilità di tacca.
SALDABILITÀ
La lega 901 può essere saldata con il metodo dell'inerte-gas-arco. È difficile da saldare. Tutta la saldatura dovrebbe essere fatta nella soluzione ha trattato la circostanza. Freddo ha lavorato le parti dovrebbe essere risoluzione curate prima della saldatura. Un trattamento di risoluzione è raccomandato dopo la saldatura prima della stabilizzazione e dell'invecchiare.
SPECIFICAZIONE STANDARD
BR ORA 55
AMS 5660 DI SAE
AMS 5661 DI SAE
AECMA PrEN2176
AECMA PrEN2177
AECMA PrEN2178
Iso 9723
Iso 9725
TERMINE DI AFFARI
| Quantità di ordine minimo | Negoziabile |
| Prezzo | Negoziabile |
| Dettagli d'imballaggio | L'acqua impedisce, il trasporto in condizione di navigare, scatola di legno di non fumigazione |
| Segno | Secondo ordine |
| Termine di consegna | 60-90 giorni |
| Termini di pagamento | T/T, L/C a vista, D/P |
| Abilità del rifornimento | 200 tonnellate metriche/mese |
